レーザーポインター・携帯用レーザー応用装置の開発

コンプライアンス遵守が重要な携帯用レーザー応用装置の開発と販売

経済産業省は消費生活用製品安全法の中で、特別特定製品と分類した製品群をPSCマーク制度の対象としました。
そのPSCマーク制度の対象の一つが携帯用レーザー応用装置であり、これはレーザー技術を応用した主に一般消費者向けの携帯出来る様な小さな製品となります。

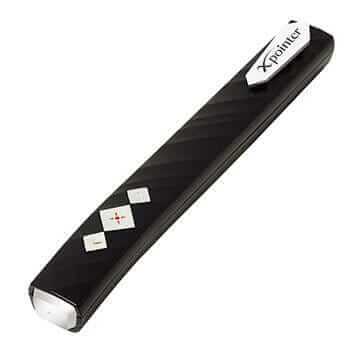

プレゼンテーションで使われている所謂レーザーポインターは、この携帯用レーザー応用装置に分類され、PSCマーク制度の対象なので厳しい安全管理が義務付けられているのです。

PSCマークについて

法律に適合した安全なレーザーポインターは、こちらのイラストの様に菱形の中にPSCと描かれたPSCマークが必ず付されています。
※PSC＝Product Safety of Consumer Products

このPSCマークが無い場合は、如何なる場合も販売は勿論、販売を目的とした陳列さえも許されていない非適合品なので近寄らない様に注意して下さい！

PSCマークの技術要件

• レーザー光が放出状態にあることを確認できる機能を有するもの
• 日本工業規格 JIS C6802(2011)レーザ製品の安全基準 3.18 クラス1レーザ製品又は3.20 クラス2レーザ製品であること
• 出力安定化回路を有すること

事業者の義務

また製品に対する技術要件のみならず、「製造」又は「輸入」、及び「販売」の事業を行う者は、下記の届出や製品毎に定める技術基準に適合させる等の義務を履行しなければならないのです。

• 国への届け出
• 製品検査の義務
• 国が認定した第三者検査機関による適合性検査への合格

フクミの安全性と品質へのこだわり

レーザーポインターの様な光応用機器は、残念ながら目にとって最悪の武器と成り得ると言う事実を否めません。
実際に一般消費者の間ではレーザーポインターに因る目に重大な障害を負う様々な事故や事件が起き続けています。

だからこそ経済産業省は、レーザーポインターを消費生活用製品安全法（略称：消安法）と言う法律に依り厳しく規制しているのです。

フクミはその様な有用さと危険さの両面を併せ持つレーザーポインターを１９９４年から２０年以上に渡り数十万本も販売していますが、厳密な品質管理により事故を一切起こさないその徹底力を誇りとしています。

PSCマーク制度に準拠した安全性と品質管理は最低限と考え、世の中に対して危険を孕むレーザーポインターは開発もしませんし、絶対に販売もいたしません！

そもそもレーザーとは？

” レーザー ” と言うと、何かアニメやSF映画などの現実離れしたシーンが思い浮かんでしまうかもしれません。
そもそも、普通の光と違いレーザーと言う光は、一体何がどの様に特別なのでしょうか？

２０世紀の三大発明の一つと言われるレーザーの4つの特長

レーザーとは英語でLASERと綴りますが、これはLight Amplification by Stimulated Emission of Radiationの頭文字を繋ぎ合わせたもので、これは輻射の誘導放出に因る光増幅と言う、レーザーの発振原理を表しています。

その様に発振されたレーザーは普通の光とは異なり、以下の４つの大きな特長を有するとても特別な光となっているのです。

レーザーポインターとは？

レーザーが持つ指向性などの特性を活かし、消費者向けに作り上げられた製品がレーザーポインターです。レーザーは光なので暗闇で活躍出来る唯一の手段であり、更に非接触指示や遠方指示が出来る代替不可能な極めてユニークな製品のです。

視認性は高いが繊細なDPSS方式グリーンレーザーモジュール

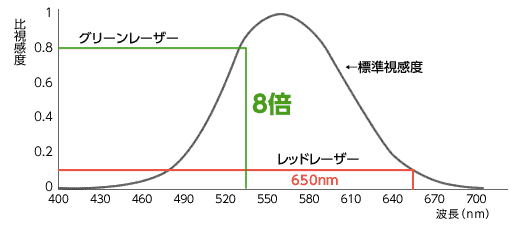

下のグラフは波長の色と人間の目の見え易さの相関を表した、明視野に於ける比視感度曲線です。頂点に該当する555nmの波長の色が、人間の目にとっては一般的に最も認識し易いと言われています。

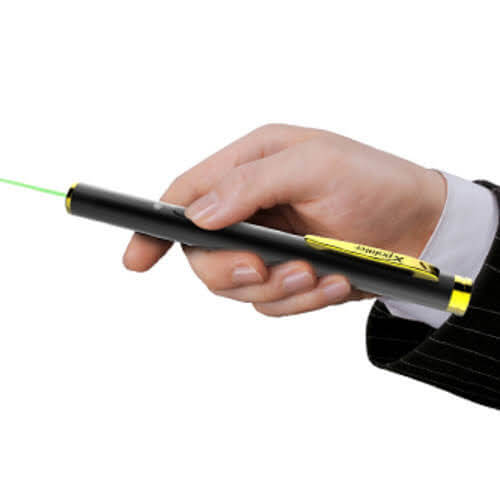

そのピークに限りなく近い532nmの波長を持つDPSS（Diode Pumped Solid State）方式グリーンレーザーは、650nmの波長のレッドレーザーよりも比視感度が８倍程高いので、８倍見え易い＝視認性が高いと言われています。

しかしながらDPSS方式のグリーンレーザーモジュールは、赤外域のレーザーモジュールの波長を非線形の結晶により倍波変換すると言う複雑な構造の為、単純なレッドレーザーモジュールと異なり、組み立て精度の僅かな差がその品質に大きな影響を与え、個体差が発生し易い非常に繊細なモジュールです。

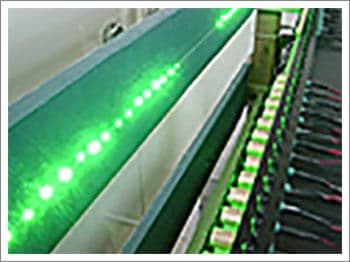

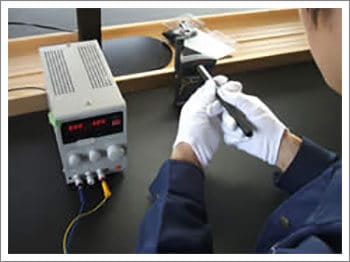

フクミで扱うDPSS方式のグリーンレーザーモジュールは製造過程において一定時間電流を流し続けて耐久性をチェックするバーニングテストや、１０〜４０℃の環境下での点灯をチェックするクーラーテストを実施し、厳しい実使用条件にも耐えうるグリーンレーザーモジュールのみを厳選の上で提供させていただいております。

ダイレクト方式グリーンレーザーモジュール

今迄のDPSS方式のグリーンレーザーモジュールは構造の宿命上、どうしてもエネルギー変換に大きなロスが発生していました。

しかしながら近年開発されたグリーンレーザーダイオードは515nm近辺の波長をダイレクトに発振する為、エネルギーの変換効率は圧倒的に向上し、合わせてダウンサイジング、そして低温環境下での安定動作も実現しています。

DPSS方式の持続波タイプのグリーンレーザーポインターは単４乾電池２本で２〜３時間と言う短い電池寿命でしたが、この新しいダイレクトグリーンレーザーモジュールをパルス化技術と掛け合わせれば今迄の何十倍にもなる１００時間を超える電池寿命が期待出来ると言う革命が起きているのです！

レーザー製品例

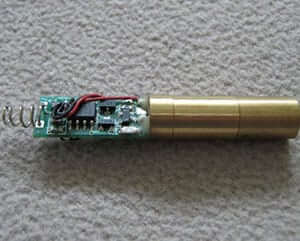

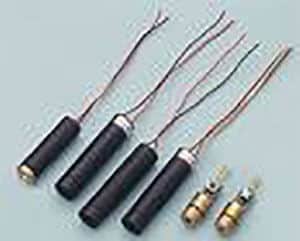

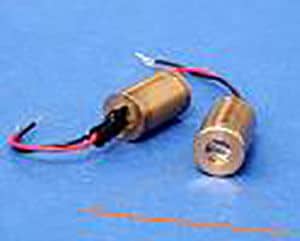

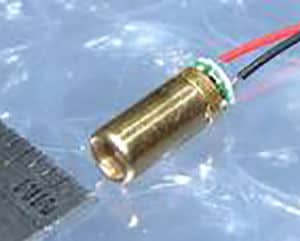

様々なレーザーモジュール

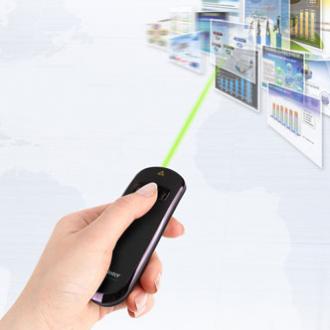

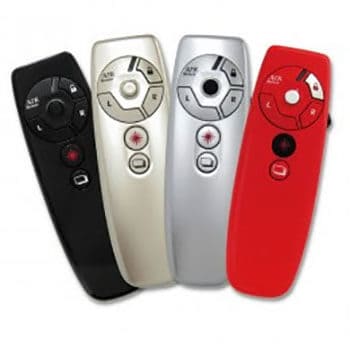

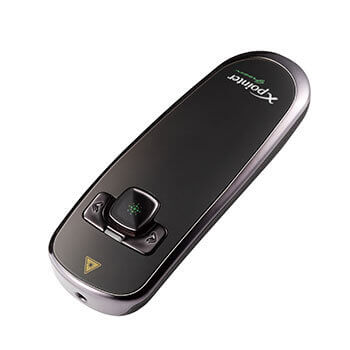

レーザーポインター応用製品

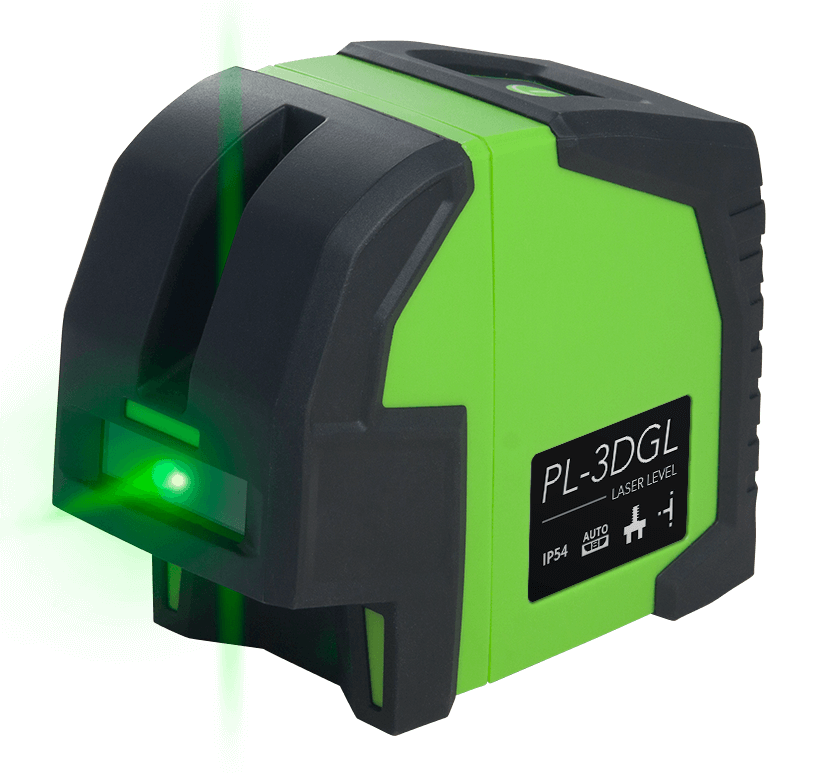

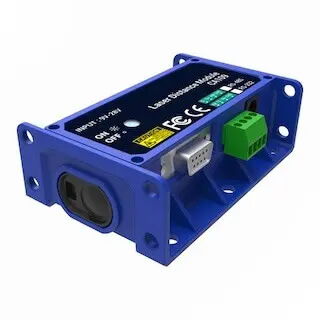

上記はあくまでも取扱いの一例で、室内でのプレゼンテーション向けだけでは無くアウトドアやシビアな現場向けのレーザーポインター、レーザー距離計、レーザーレベラー（墨出し器）から、イルミネーション用のレーザーなども取り扱っています。

フクミはお客様のご要望に合わせたカスタマイズを得意としていますので、レーザー応用装置に関してご興味が有りましたらお問い合わせ下さい。
